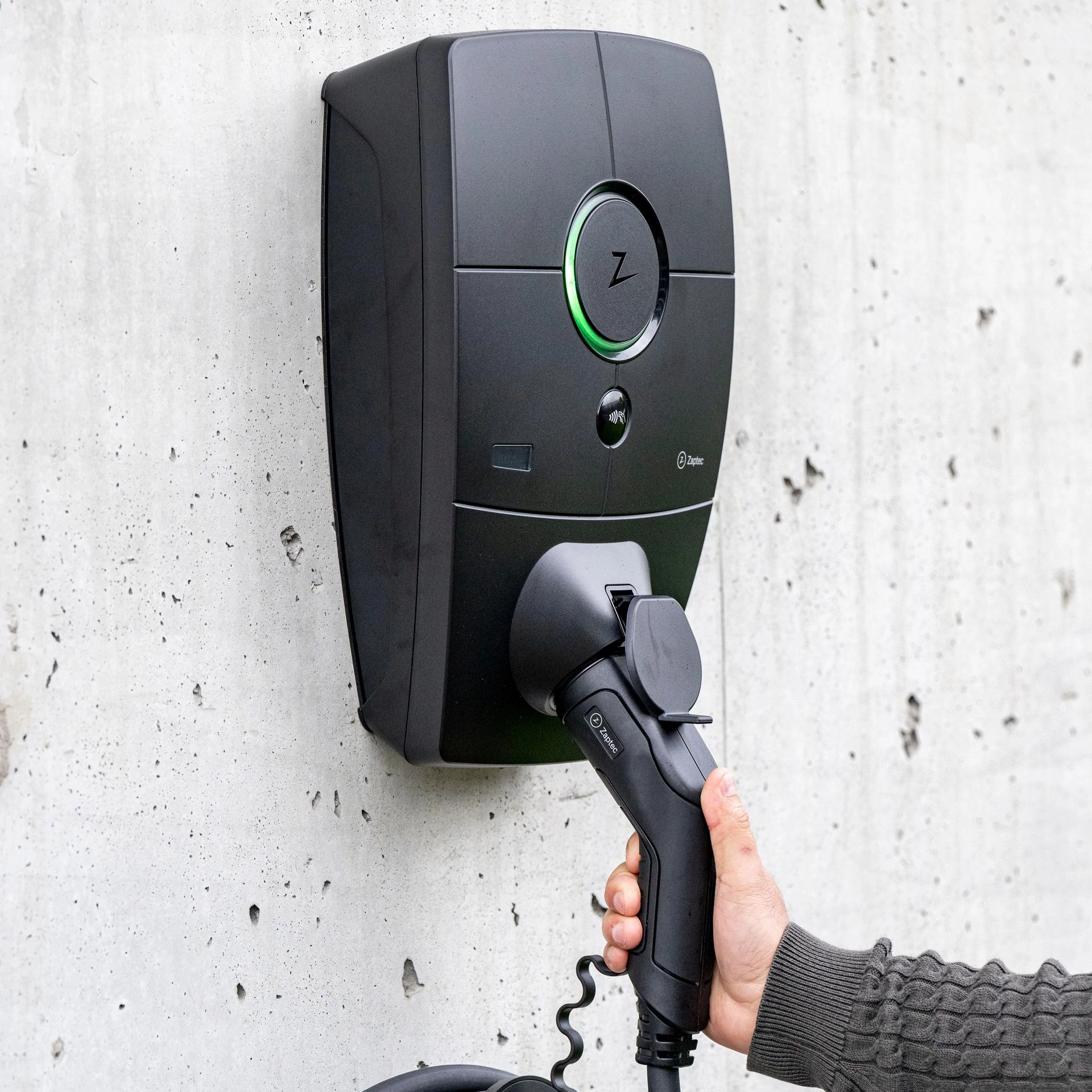

Zaptec Pro töltő - MID mérővel
Leírás
A Zaptec Pro váltakozó áramú, falra vagy oszlopra szerelt töltőállomás az IEC 61851-1 szabvány, EVSE mód 3 szerint.
Töltőaljzat
IEC 62196-2 Type 2 beépített töltőaljzat önzáró fedéllel. Az elektronikus reteszt a felhasználó tartósan lezárhatja.
Max. áram és töltési képesség
22 kW 32A / 3 fázisú (csak TN hálózat esetén)
12,7 kW 32A-en / 3 fázis (IT hálózat)
7,4 kW 32A / 1 fázisú (IT/TN hálózat)
Integrált kismegszakító
Beépített 3 pólusú 40A-es C karakterisztikájú kismegszakító
Földzárlatvédelem
Beépített B típusú áram-védőkapcsoló (ÁVK)
A kalibrálást és az öntesztet minden töltési ciklus megkezdése előtt elvégzi a készülék. Az ÁVK automatikusan visszaállítható a töltőcsatlakozóról való leválasztással.
Tápellátás védelem
Max. 63A-es megszakító a több töltőállomást kiszolgáló áramköri ág védelmeként.
Integrált teljesítménymérő
MID B osztályú viszgálva és kalibrálva (EN.50470).
Lopásvédelem
A Zaptec Pro előlapja csak speciális szerszámmal nyitható. A töltőkábel tartósan a töltőállomáshoz rögzíthető.
Terheléselosztás
A többi Zaptec Pro töltőállomással együtt a rendszerben rendelkezésre álló teljesítmény automatikusan eloszlik az eszközök és fázisok között.
Fáziskiegyenlítés
A töltőállomás a rendelkezésre álló teljesítménytől függően dinamikusan csatlakozik adott fázisra más Zaptec Pro töltőállomás állapotával egyetemben.
Kommunikációs interfész és felhőkapcsolat /hálózat
4G LTE-M (használatra kész integrált eSIM)
Wi-Fi 2,4 GHz, IEEE 802.11 b/g/n (1-11. csatorna)
Powerline (PLC) – HomePlug Green PHY®, 10 Mbit/s
Azonosítás és konfiguráció
Bluetooth Low Energy (BLE 4.1)
RFID/NFC olvasó – Mifare Classic, A típusú
Plug&Charge – Hardver támogatás az ISO15118 szabványhoz
RGBW LED-kör a töltő állapot azonosítására
Integrációs szolgáltatások
Harmadik féltől származó integrációs lehetőség (API, Webhooks)
OCPP 1.6J felhő-felhő üzenet-előfizetés
Szabványok és megfelelősségek
CE megfelelőség
A berendezésekről szóló 2014/53/EU irányelv és az ROHS 2011/65/EU irányelv, és annak betartása
IEC 61851-1 (TUV SÜD) és IEC 61851-21-2
Üzemi hőmérséklet tartomány
-30°C és +40°C között
Védettségi fokozat
IP54, bel- és kültéri használatra
IK10 ütésvédelem
UL94 5VB tűzveszélyességi besorolás
UV álló
Villamos jellemzők
I. érintésvédelmi osztály
III. túlfeszültségvédelmi kategória (4kV)
Hátlap csatlakozó doboz
Vezeték keresztmetszet 2,5–10 mm2
A kábel átmérője 10-20 mm
Méretek és súly
Magasság: 392 mm
Szélesség: 258 mm
Mélység: 112 mm
Súly: kb. 5,0 kg (hátlappal együtt)
Paraméterek
| Töltő jellege: | AC töltő |
| Töltési teljesítmény: | 22 kW |
| Csatlakozó típusa: | Type 2 |
| Csatlakozás módja: | Dugaszoló aljzattal |
| Szín - Fantázia név: | Fekete |
Integrált hibaáramvédelem:
|
Beépített B típusú áram-védőkapcsoló (ÁVK) |
| Kiépítendő előtét áram-védőkapcsoló:
|
Nem szükséges, mivel beépített ÁVK-t tartalmaz |
| Kiépítendő túláramvédelem:
|
Nem szükséges (saját beépített kismegszakító) |
| Teljesítménymérés:
|
Integrált MID minősített mérő |
| Töltésmenedzsment: | Menedzselhető |
| Fáziskiegyenlítés:
|
Dinamikus fáziskiegyenlítéssel rendelkezik |
| Kommunikáció - 4G LTE-M: | van |
| Kommunikáció - WiFi: | van |
| Kommunikáció - PowerLine (PLC): | van |
| Azonosítás - RFID: | van |
| Azonosítás - Bluetooth: | van |
| Azonosítás - Plug&Charge: | van - ISO15118 szerint |
| API, webhook integráció: | van |
| OCPP protokoll: | OCPP 1.6 |
